該系列試驗機應用高性能單片機對實驗過程進行測量和控制。采用伺服電機加載、同步帶及滾珠絲杠傳動、電子測量、數字顯示、試驗速度連續可調、試樣斷裂自動停機。對試驗力、位移量、試驗狀態等進行實時顯示,并具有試驗力、位移峰值保持功能。
本機廣泛應用于橡膠、塑料、電線電纜、紡織物、防水材料、無紡布等非金屬材料及金屬絲、金屬箔、金屬板材和金屬棒的力學性能試驗,也可做其他零部件的力學性能試驗。增加附件還可做壓縮、彎曲試驗。
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |

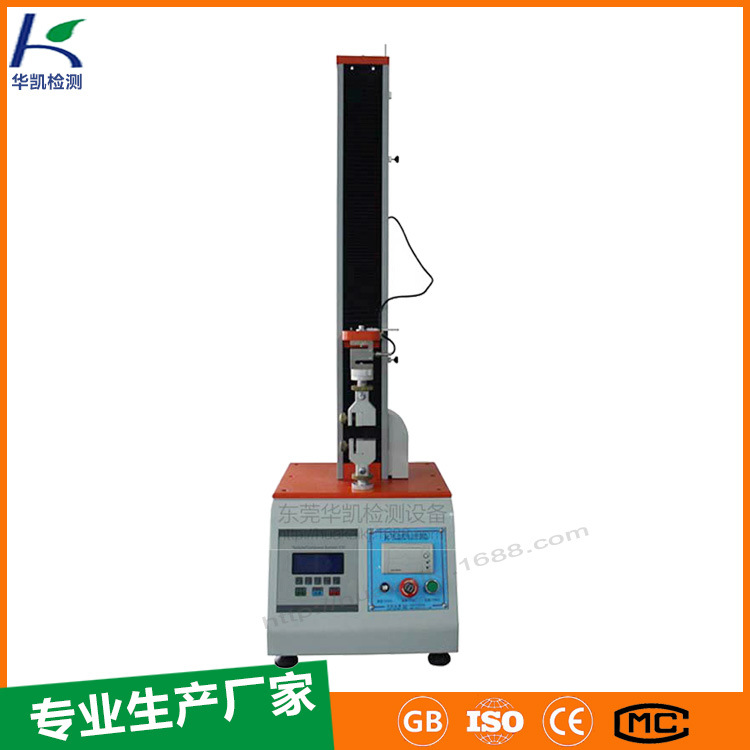

5kn電子拉力試驗機,單臂式拉力測試機
適用范圍
電子拉力試驗機,LDS-5系列,編織袋拉力測試機,濟南廠家直銷,圖片本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究,廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業,以及高等院校、科研機構、技術監督、質檢站所等部門。
可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗,可檢測材料的屈服強度、抗拉(壓、彎)強度、延伸率等參數。
產品特點
電子拉力試驗機,LDS-5系列,編織袋拉力測試機,濟南廠家直銷,圖片該機采用單臂式結構,主機部分由立柱、上橫梁、中橫梁、工作臺組成,調速系統安裝在工作臺下部,由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉,滾珠絲杠副驅動中橫梁,帶動拉伸附具(或壓縮、彎曲附具)上下移動,實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
設計要點
微型計算機硬件平臺,準確實時采集處理數據,測控界面溫和、直觀層次分明清晰、操作簡單等特點。
試驗力測量:
負荷測量:選用高精度輪輻式負荷傳感器,配以高性能的測量放大系統,保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器,實現試驗力寬范圍的測量。
位移測量:采用2000P/R高精度光電編碼器與精密絲杠同軸轉動,通過數字電路實現衡量位動力控制系統
采用全數字伺服控制器,控制高性能的伺服電機驅動同步齒形帶,帶動兩對高精度無間隙的精密絲杠傳動,具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
變形測量系統
可根據試驗標準的要求來選配大變形測量系統
保護裝置
根據不同的試驗,可調節限位保護開關位置,最有效防止夾具對撞。
具有過載、過流、漏電等保護功能。參數規格
產品名稱 | 數顯式電子萬能試驗機 | ||||
產品型號 | LDS-02 | LDS-05S | LDS-1S | LDS-2S | LDS-5S |
結構形式 | 單臂式結構 | ||||
最大試驗力(N) | 200 | 500 | 1000 | 2000 | 5000 |
試驗力級別 | 1級 | ||||
試驗力測量范圍 | 2%--100%FS | ||||
試驗力示值相對誤差 | ≤示值的±1% | ||||
力分辨率 | 1/50000 | ||||
位移測量裝置 | 光電編碼器 | ||||
位移示值相對誤差 | ≤示值的±1% | ||||
位移分辨率(mm) | 0.01 | ||||
位移速率調節范圍(mm/min) | 1-500無極調速 | ||||
安全保護裝置 | 機械限位保護和軟件過載保護 | ||||
有效拉伸空間(mm) | 800 | ||||
拉伸夾具 | 根據材料選配 | ||||
主機外形尺寸(mm) | 420×280×1580 | ||||
主機電源 | 0.3KW/AC220V±10% | ||||
主機重量(KG) | 150 |
型號: | WDW-5 |
最大試驗力: | 5kN |
整機精度等級: | 0.5級 |
有效測力范圍: | 0.2%~100% |
測力精度: | 示值的±0.005 |
試驗機分辨率: | 最大負荷1/±300000碼,內外不分檔,且全程分辨率不變 |
動力系統: | 伺服馬達配蝸輪減速機 |
絲桿配置: | 高精密滾珠絲桿 |
有效試驗寬度: | 370mm(可根據要求加寬) |
拉伸行程: | 800mm(可根據要求加高) |
試驗速度范圍: | 0.005~500mm/min(或定制) |
位移測量系統: | 光電編碼器 |
位移測量精度: | 示值的±0.005 |
變形測量系統: (擴展配置) | 小變形:標距25mm、50mm、100mm 變形范圍:5mm、10mm、25mm 大變形:最小標距10mm、變形范圍:800mm |
變形測量精度: | 示值的±0.005 |
試臺安全裝置: | 電子限位保護,急停開關保護 |
試臺升降裝置: | 快/慢雙速度自動控制,可點動 |
試臺返回功能: | 試驗結束后自動或手動以最高速度返回試驗初始位置 |
超載保護: | 超過最大負荷10%,機器自動保護 |
夾具配置: | 根據試樣要求定制 |
主機尺寸: mm | 650×400×1600 |
電機: | 220V、750W |
主機重量: (約) | 280Kg |
常州電子拉力試驗機簡介
常州電子拉力試驗機主要適用于塑料板材、管材、異型材,塑料薄膜及橡膠、電線電纜、防水卷材、金屬絲等材料的各種物理機械性能測試。
常州電子拉力試驗機設計標準
ASTMD903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T2790/2791/2792、CNS-11888、JISK6854,PSTC-7
常州電子拉力試驗機技術參數
1、容量:5,10,20,25,50,100,200kg(任選)
2、單位切換:gf/kgf/N//kN/LBf/W/T
3、控制方式:全電腦式操控
4、荷重分解度:1/250,000
5、荷重精度:≤0.2%
6、最大行程:800mm(不含夾具/Includingfixture)
7、測試速度:20-300mm/min(旋鈕式可調速)
8、顯示方式:面板控制(LCD顯示)
9、外型尺寸:(L×W×H)520*515*1250mm
10、重量:70kg
11、電源:220V,3A或指定
12、配送:拉力夾具一套
13、驅動:歐邦調速電機180W

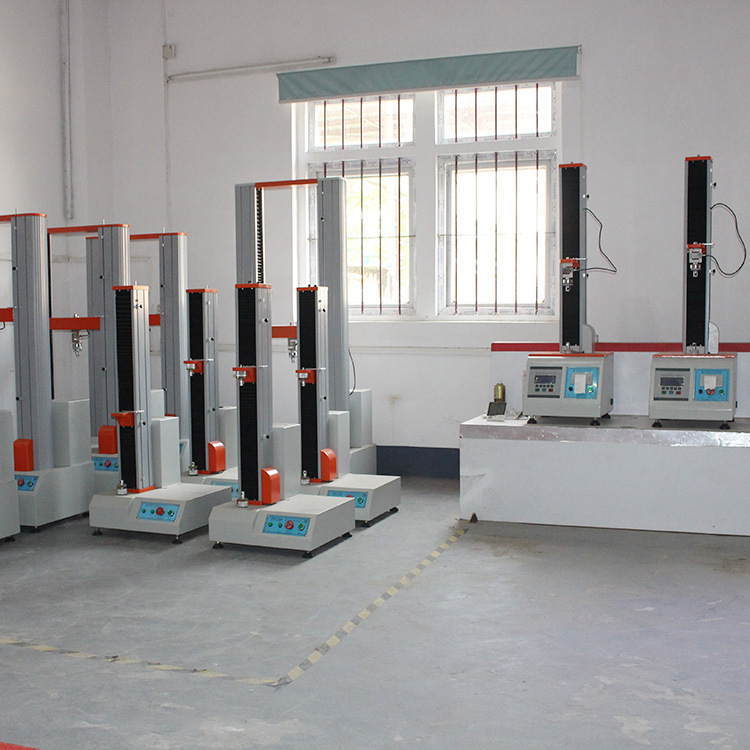

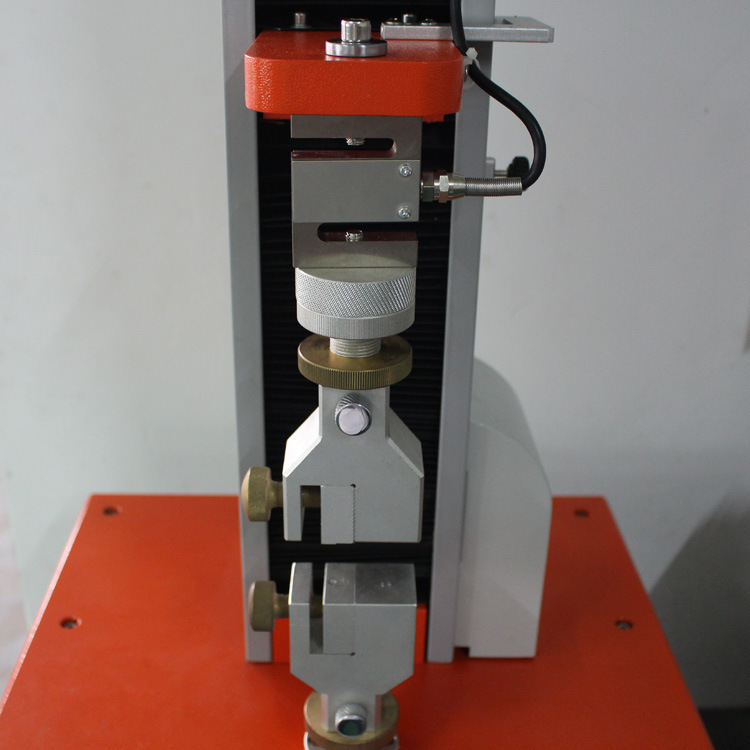

車間實拍圖測試部位細節圖

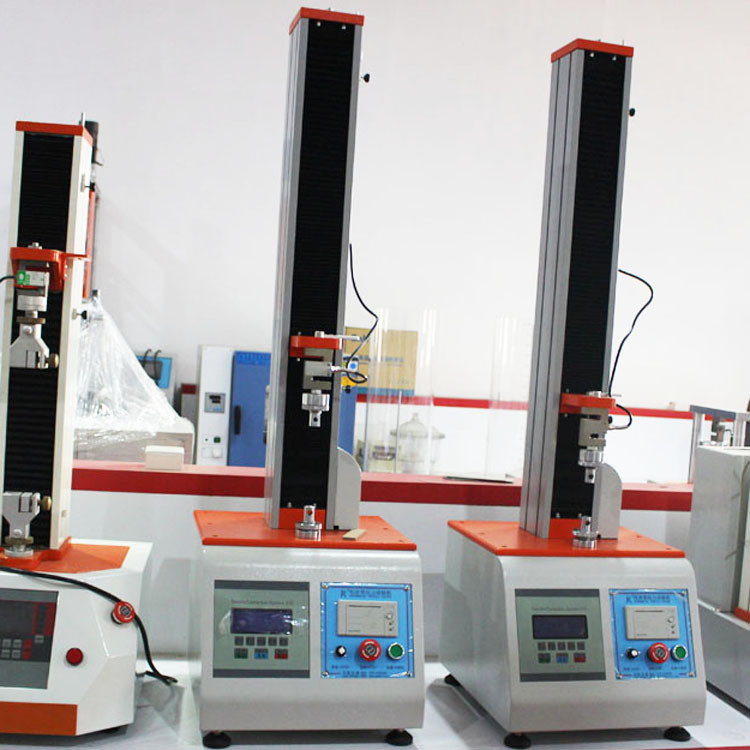

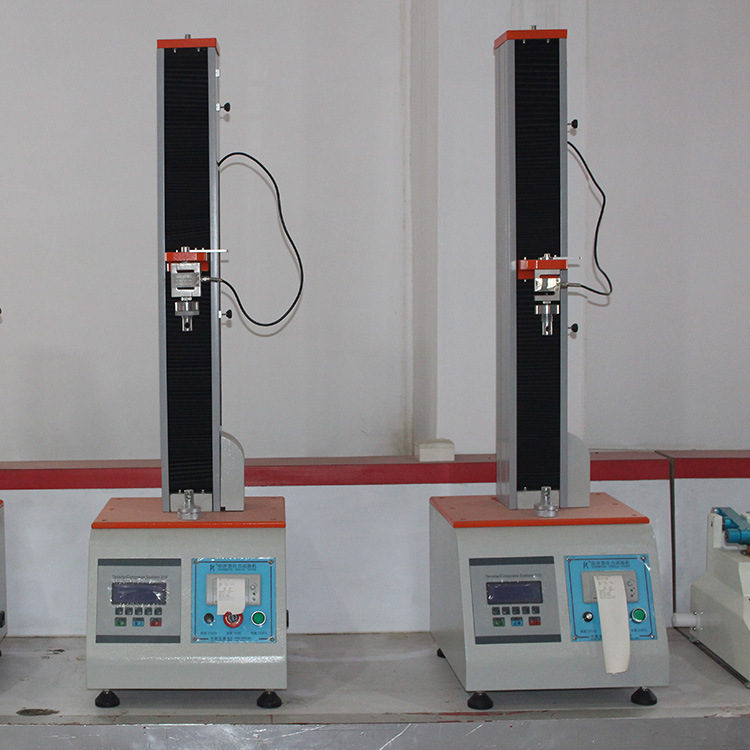

拉力試驗機展廳實拍圖
功能與特點:
1、采用高精度、全數字調速系統及精密減速機,驅動精密私杠副進行試驗,實現試驗速度的大范圍調節,試驗過程噪音低,運行平穩。
2、觸摸鍵操作方式,液晶顯示器實時顯示、方便快捷。
3、可實現試樣裝夾時橫梁快慢升降調整,具有過載保護等功能。
4、選配微機接口,可外接微機實現試驗過程的控制及數據的存儲、打印。
力值測定范圍: | 10N~300N |
力值度: | ±1% |
靈敏度: | 0.05% |
零點漂移: | ±0.2% |
回零誤差: | ±0.05% |
夾頭間距/下夾頭行程: | 100、150、180mm/50mm |
試樣寬度: | 15mm |
下夾頭復位精度: | ±0.1mm |
儀器凈重: | 37kg |
儀器凈重: | 37kg |
