供應BZC51ì 防爆操作柱報價
點擊次數：229發布時間：2012/8/25
價格：￥電議
更新日期：2012/8/25 8:23:12
生 產 地：中國大陸
產品型號：BZC51
相關標簽：
詳細內容

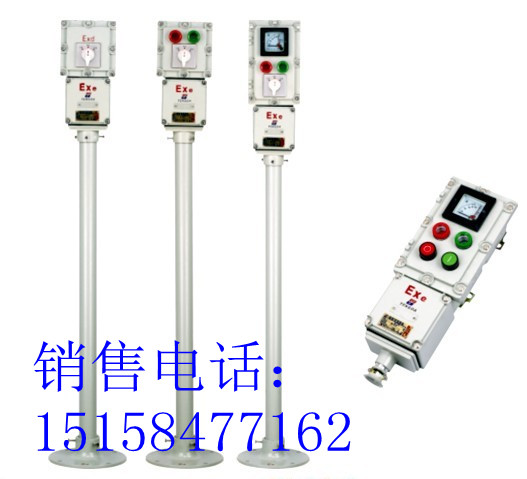

BZC51系列防爆操作柱（IIB）
BZC51系列防爆操作柱適用范圍
1. 適用于爆炸性氣體環境1區,2區危險場所。
2. 適用于ⅡA,ⅡB類爆炸性氣體環境。
3. 適用于T1-T6組溫度組別
4. 廣泛適用于石油開采、煉油、化工、軍工等危險環境及海洋石油平臺、油輪等場
BZC51系列防爆操作柱產品特色
1. 外殼采用ZL102鋁合金壓鑄成型，表面高壓靜電噴塑。
2. 內裝萬能轉換開關,按鈕,電流表（可按用戶要求裝其他儀表）,指示燈等。
3. 轉換開關有30多種功能可由用戶自由選擇，可根據要求特制。
4. 萬能開關操縱機構經過優化設計，可以自動找正，保證開關轉動靈活，無卡滯現象。
5. 電流表量程由用戶指定。
6. 鋼管或電纜線均可。
7. 產品出廠銘牌上只體現總單元內容，各分單元代號為訂貨參數。
BZC51系列防爆操作柱結構描述
蓋板帶合頁裝置—蓋板和殼體配有不銹鋼合頁，可以方便檢修。有要求時請注明。
蓋板嵌壓密封條結構—蓋板在隔爆面之外設置發泡密封條，在不影響防爆的前提下，有效提高防護能力。
訂貨須知及舉例
本產品在戶外使用時，請使用防雨罩，產品性能將更加優越。
在選型時請根據總單元及分單元含義，注明開關,按鈕,指示燈,電流表各自的數量,規格及其產品的安裝方式,進出線口方向等,詳細注明所需產品的型號。
一,總單元中注明所需開關,按鈕,指示燈,電流表數量規格,產品安裝方式,進線方式。
如：二鈕一表二燈掛式注為：BZC51-A2B1D2G。
二,分單元中詳細注明開關,按鈕,指示燈,電流表各自的參數，如數量,規格,電壓等。
2.1,開關：在選型時參照開關代號中的各種功能選取相應的開關，用戶另有特殊要求的請在訂貨選型前與本公司 工程技術人員澄清，我公司可根據要求特制。
如：開關選用功能代號為A，則注為：K1-1A。
2.2,指示燈：選型時根據所需指示燈的顏色,電壓,數量注明指示燈代號。
如：指示燈選用兩燈紅綠各一，電壓為AC220V， 則注為：D2-1Rd/1Gd； 指示燈選用兩燈均為紅色24V，則注為D2-2Rb。
2.3,按鈕：選型時注明按鈕的數量,按鈕頭結構,觸頭型式等參數，注明選用按鈕的代號。
如：兩按鈕均為一常開一常閉，按鈕結構為標準型按鈕， 則注為：A2-2Ⅰa
如：兩按鈕一只為一常開一常閉，一只為二常開，按鈕結構為標準型按鈕，則注為：A2-1Ⅰa/1Ⅱa。
2.4,電流表：選型時請指定電流表的量程及數量。
如：電流表量程為200/5，數量為1，則注為：B1-1（200/5）；
如：電流表數量為二,量程一只為200/5,一只為100/5， 則注為：B2-1（200/5）/1（100/5）。
三,完整的訂貨代號
總單元和分單元選定后組合一起就是完整的選型代號
如訂貨代號為：BZC51-A2B1D2G
A2-2Ⅰ
B1-1（200/5）
D2-1Rd/1Gd
此產品為：二鈕一表二燈掛式，表量程為200/5，指示燈為220V
紅,綠各1個，2個按鈕規格均為一常開一常閉。
BZC51系列防爆操作柱技術參數
1. 執行標準：GB3836.1-2000,GB3836.2-2000,GB3836.3-2000
4. 防爆標志：ExdeⅡBT6
5. 防護等級：IP55
6. 防腐等級：WF1
7. 使用類別：AC-3,AC-4
8. 額定電壓：220V/380V（如有特殊要求請注明）
9. 額定電流：10A
10. 進線口螺紋：G1″（如有特殊要求請注明）
11. 電纜外徑：Φ12mm～Φ17mm
