JK-XMFA系列智能伺服控制PID調節器
主 要 功 能
- 各種模擬量輸入或頻率輸入。
- 過程量、給定值、控制量、閥位反饋量等多重顯示。
- 測量值與給定值可進行加減運算。
- 伺服控制PID調節器正反作用選擇。
- 可分別設定控制量上限、下限輸出控制范圍。
- 閥位反饋的模擬量可以標定零點和滿度。
- 2或3個模擬量輸出為：0～10mA或4～20mA。
- 8種報警控制方式選擇。
- 具有電機正反轉控制的制動功能。閥位反饋故障可繼電器輸出。
- 輸入開關量SB功能控制給定值轉移。
- 內置41A雙向可控硅直接控制電動執行機構。
- 測量輸入信號可進行開方及小信號切除。
- 開機自動或開機手動位置保持或開機手動預置。閥位反饋斷線自動進入手動狀態（訂貨需注明）。
- 可實現帶有消音時間的智能聲光報警、智能定時器或計數器功能。
- PID參數自整定或P參數獨立自整定。8組設定值及P、I、D參數存儲和調用。
- 遠程手動狀態控制。遠程操作臺硬手操；遠程開關量控制調節器的控制量輸出為PID調節方式或操作臺硬手操狀態、雙向無擾動切換；遠程伺服PID調節器控制方式或上位機直接控制方式。
- 上位機直接控制方式輸入信號故障時自動轉入自身PID調節控制方式；上位機直接控制方式時，伺服控制PID調節器自動跟蹤上位機的輸入信號。
- 標準通訊接口：RS232、RS485
面板指示
| 顯示方式 | 指示內容 |
| 單屏雙光柱 | 單屏：測量時顯示輸入測量信號，控制量或跟蹤量的%、給定值，顯示的方式用▲鍵選擇；設定時交替顯示設定參數的提示符及設定參數。 |
| 光柱1：以百分比形式顯示主輸入的測量信號。 | |
| 光柱2：以百分比形式顯示給定值或控制量的%或閥位反饋量的%，顯示方式用▼鍵選擇。 | |
| 單屏三光柱 | 單屏與光柱1：解釋同單屏雙光柱中指示內容。 |
| 光柱2：以百分比形式顯示給定值；上位機參與控制時以百分比形式顯示上位機的控制量。 | |
| 光柱3：以百分比形式顯示閥位反饋量。 | |
| 雙屏單光柱 | 光屏1：測量時顯示輸入測量信號；設定時顯示設定參數的提示符。 |
| 光屏2：測量時顯示給定值或測量值與給定值的運算結果、過程量模擬輸出或輸入過程量的%、控制量或跟蹤量的%，顯示方式用▲鍵選擇；手動狀態時顯示控制量或跟蹤量的%，設定狀態時顯示設定參數。 | |
| 光柱：綠色時顯示控制量或跟蹤量的%、紅色時顯示過程量閥位反饋量的%、紅綠組合時顯示測量值與給定值的偏差量的%，顯示方式用▼鍵選擇。 | |
| 雙屏雙光柱 | 光柱1、2：解釋同雙屏單光柱中指示內容。 |
| 光柱1、2：解釋同雙屏單光柱中指示內容。 |

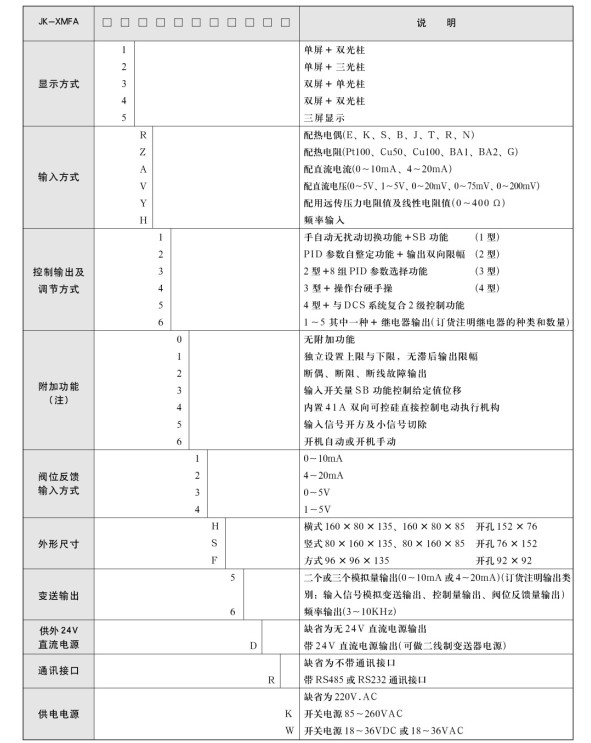

JK-XMFA系列智能伺服控制PID調節器選型表
