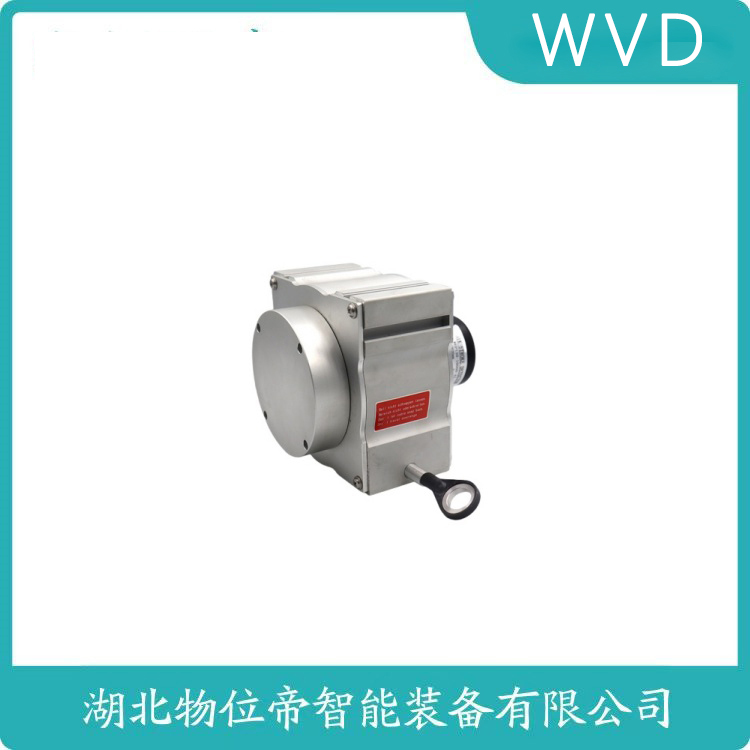

拉繩位移傳感器由高強度拉繩、彈簧卷筒、旋轉編碼器（或電位器）、外殼及電氣接口等部分組成。當被測物體移動時，拉繩隨之伸展或收縮，帶動彈簧卷筒旋轉。卷筒的旋轉角度與拉繩的位移量成線性關系，旋轉編碼器將角度變化轉換為電信號輸出（如模擬電壓、電流或數字脈沖信號）。彈簧卷筒內置的恒力彈簧確保拉繩始終保持張緊狀態，避免松弛導致的測量誤差。

應用領域

1.工業自動化與智能制造

機床與加工設備

用于監測數控機床的刀具位置、工作臺行程，確保加工精度。例如，在銑床中實時測量刀具的Z軸位移，避免過切或欠切。

液壓與氣動系統

監測液壓缸或氣缸的活塞位置，實現閉環控制。例如，在注塑機中控制模具開合行程，提升產品質量穩定性。

機器人與自動化生產線

用于機器人關節位置反饋、傳送帶物料定位等。例如，在焊接機器人中精確測量焊槍的移動距離，保證焊縫一致性。

倉儲與物流設備

監測堆垛機、AGV（自動導引車）的升降高度或水平位移，優化貨物存取效率。

2.實驗測試與科研

材料力學測試

在拉伸試驗機中測量試樣的變形量，計算材料的彈性模量、屈服強度等參數。例如，測試金屬絲在拉伸過程中的伸長率。

結構健康監測

用于橋梁、建筑等大型結構的位移監測，評估結構安全性。例如，在高層建筑中安裝傳感器，實時監測風振或地震引起的擺動幅度。

航空航天測試

在飛行器模型風洞試驗中，測量機翼或舵面的偏轉角度，優化氣動設計。

生物力學研究

在假肢或康復設備中，監測人體關節的運動范圍，輔助醫療器械開發。

產品用途

1.直線位移測量

應用場景：液壓缸行程監測、機床滑臺定位、自動化倉儲貨架高度檢測等。

優勢：量程范圍廣（通常0.5m至50m），分辨率高（可達0.01mm），適用于長行程、大空間的位移測量。

2.角度與位置反饋

應用場景：起重機臂架角度檢測、風力發電機葉片變槳控制、機器人關節位置反饋等。

優勢：通過拉繩長度與卷筒直徑的幾何關系，可間接測量角度或位置，替代傳統角度傳感器。

3.張力與負載監測

應用場景：電纜卷筒張力控制、紡織機械紗線張力調節、橋梁拉索索力監測等。

優勢：拉繩張力變化可通過編碼器信號變化間接反映，結合算法可實現張力或負載的實時監測。

主要優點

拉繩位移傳感器因其獨特的設計和工作原理，在位移檢測領域具有顯著優勢。以下是其主要優點的詳細分析：

1.結構簡單，安裝靈活

機械結構：

拉繩位移傳感器由卷輪、拉繩、彈簧和編碼器/電位器組成，結構緊湊，體積小巧，可輕松集成到空間受限的設備中。

安裝方式：

支持水平、垂直或傾斜安裝，拉繩可自由彎曲，適應復雜機械結構。例如，在起重機臂架長度檢測中，傳感器可固定在轉臺，拉繩沿臂架延伸。

2.測量范圍廣，精度可靠

量程覆蓋：

量程通常從幾十毫米到數十米（如50mm-50m），滿足從小型液壓缸到大型起重設備的位移監測需求。

精度保障：

高精度編碼器或精密電位器確保線性誤差低于±0.1% FS（滿量程），部分型號分辨率可達0.01mm，適用于需要高精度控制的場景（如數控機床刀具定位）。

3.輸出信號多樣，兼容性強

模擬量輸出：

支持4-20mA、0-10V等標準信號，可直接接入PLC、儀表或變頻器，無需額外信號轉換模塊。

數字量輸出：

提供增量式/絕對式脈沖、SSI、RS485等接口，便于與工業總線系統（如Modbus、Profinet）集成，實現遠程監控。

關鍵詞：拉繩位移傳感器  拉線傳感器  不銹鋼拉繩位移傳感器
