TOM-6000型系統是結合了本公司在電力色譜自動全脫氣裝置運行中近二十年的成功經驗，并總結國內外油色譜在線監測的優缺點，傾心打造而成。該系統保持了我公司產品向來所具有的穩定性、可靠性、準確性等方面的優勢：

♦在線檢測H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可選)的濃度及增長率；

♦定量清洗循環取樣方式，真實地反應變壓器油中溶解氣體狀態；

♦油氣分離安全可靠，不污染，排放和不排放變壓器油可由用戶自己選擇；

♦采用用復合色譜柱，提高氣體組分的分離度；

♦采用進口特制的檢測器 ，提高烴類氣體的檢測靈敏度；

♦高穩定性、高精度氣體檢測技術，誤差范圍為± 10%；

♦成熟可靠的通信方式，采用標準網絡協議，支持遠程數據傳輸；

♦數據采集可靠性高，采用過采樣技術Δ－∑模數轉換器，24位分辨率，自動校準；

♦多樣的數據顯示及查詢方式，提供報表和趨勢圖，歷史數據存儲壽命為10年；

♦環境適應能力強，成功應用于高寒、高溫、高濕度、高海拔地區；

♦抗干擾性能高，電磁兼容性能滿足GB/T17626與IEC61000標準 ；

♦提供有兩報警功能，報警信號可遠傳；

♦開放的數據庫，可接入電力系統域網；

此外，TOM-6000型系統采用了模塊化設計，高性能嵌入式處理器的應用使色譜在線監測系統更加穩定可靠，并具有下列特點：

♦更快的分析周期，小監測周期為40-60分鐘，可由用戶自行設置，推薦檢測周期為24小時檢測一次；

♦油氣分離速度快，僅需10分鐘多鐘左右，采用特殊的環境適應技術，消除溫、濕度變化對氣體分配系數的影響；

♦分析后的油樣采用脫氣和緩沖處理技術，消除回注變壓器本體的油樣中夾雜的氣泡，多層隔離式回注油（返油）技術，絕對保證載氣不會帶進變壓器本體中；

♦ C2H2低檢測限可達0.1-0.5 μ L/L；

♦采用雙回路多模式恒溫控制，控溫精度達± 0.1 ℃，設備配有自動恒溫工業空調；

♦采用嵌入式處理器控制系統，將油氣分離、數據采集、色譜分析、濃度計算、數據報警、設備狀態監控等多功能集于一體，不會出現數據丟失等情況，大大提高了系統的可靠性和穩定性；

♦功能接口電路采用光耦隔離設計，進一步提高系統抗干擾性能；

♦采用以太網方式，可實現全數字、遠程數據傳輸、控制和參數設置；

♦加強系統故障診斷功能，提供改良三比值法、大衛三角法和立方體圖示法，給出診斷結果 ；

♦加強系統自檢，增加遠程維護功能，提供設備異常事件報警；

♦支持61850通訊協議，提供同類監測設備組網功能，可實現某一區域的集中遠程診斷；

♦系統結構采用19”標準機箱和高集成模塊化設計，結構緊湊，安裝維護簡便，操作人性化；

♦可擴展性高，可便捷的與其它監測裝置集成；

♦無鋼瓶設計，不需要每年更換載氣，大大減少了售后維護量，并且沒有高壓容器在變壓器旁，設備安全性得到充分保障，沒有任何安全隱患。

技術參數

絕緣油中溶解氣體組分含量用氣相色譜儀

一． 概述：用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。
變壓器油色譜分析系統采用一次進樣、一次性檢測出7個組分，配TCD檢測器和一個FID檢測器，其中H2和O2通過TCD檢測；烴類氣體（CO、CH4、CO、C2H4、C2H2、C2H6）通過FID檢測，根據記錄下的各組分的峰面積及保留時間，用用用色譜工作站分析數據，振蕩法計算各組分的百分含量。

二． 檢測指標：

CO、CH4、CO、C2H4、C2H2、C2H6、H2

三． 儀器配制：

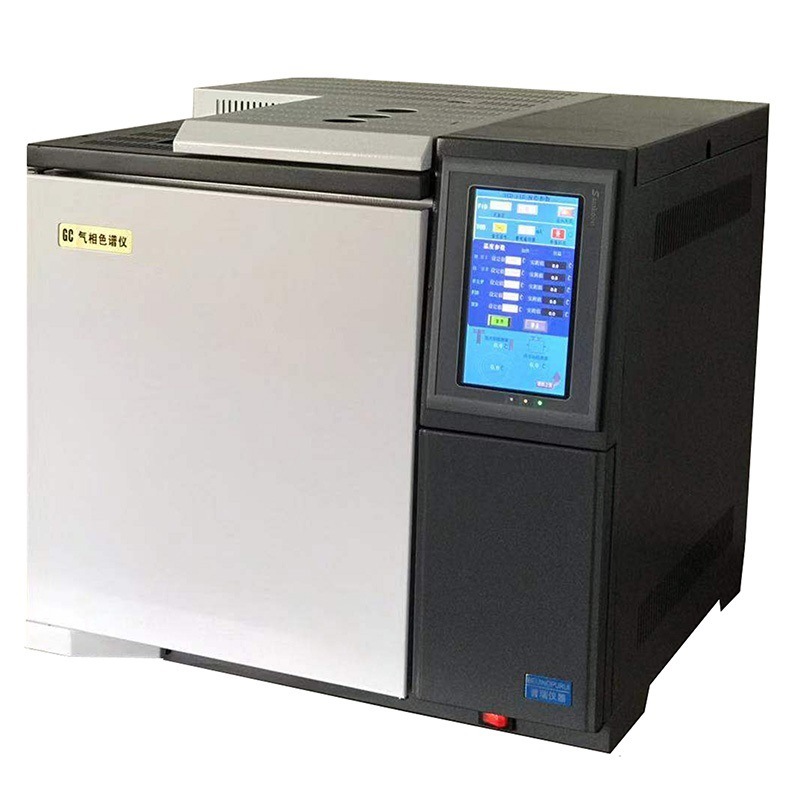

1. 氣相色譜儀：配備熱導檢測器TCD、氫火焰檢測器FID

2. 色譜柱：用色譜柱

3. 標準品：標準氣體

4. 雙通道色譜工作站：兩個檢測器同時采集，同時停止，圖譜自動合并一個色譜圖。

5. 氣體發生器：提供、氫氣、空氣，配氮?dú)怃撈?/span>

四． 實驗條件：

1. 柱溫：65℃ ，

2. 載氣：氮?dú)猓恢鶋簽?.2Mpa ；

3. 汽化溫度：150℃、TCD檢測器溫度：80℃、轉化爐溫度：320℃

五．圖譜

六． 參考依據：

GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》
DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》

七．儀器配置：
